Tungsten Carbide: Den kompletta guiden till vad det är, hur det är tillverkat och var det används

Vad volframkarbid faktiskt är och varför det är så anmärkningsvärt

Volframkarbid - ofta förkortad som WC eller helt enkelt kallad karbid i industriella miljöer - är en kemisk förening som bildas genom att kombinera volfram och kolatomer i lika proportioner. I sin rena sammansatta form framstår det som ett fint grått pulver, men materialet som ingenjörer och tillverkare arbetar med i praktiken är hårdmetall: en komposit som framställs genom att sintra volframkarbidpulver tillsammans med ett metalliskt bindemedel, oftast kobolt, vid extremt höga temperaturer och tryck. Denna sintringsprocess smälter de hårda hårdmetallpartiklarna till ett tätt, fast material som kombinerar egenskaper som inget enskilt element kan leverera på egen hand - extraordinär hårdhet, exceptionell slitstyrka, hög tryckhållfasthet, bra värmeledningsförmåga och en densitet som är ungefär dubbelt så stor som stål.

Siffrorna bakom volframkarbidens egenskaper är verkligen imponerande. Dess hårdhet på Vickers-skalan ligger vanligtvis mellan 1400 och 1800 HV beroende på kvalitet och kobolthalt - flera gånger hårdare än härdat verktygsstål och närmar sig hårdheten för diamant, som ligger på ungefär 10000 HV. Dess tryckhållfasthet kan överstiga 6000 MPa, vilket gör det till ett av de starkaste materialen i kompression som finns tillgängliga för ingenjörer. Dess smältpunkt på cirka 2870°C betyder att den behåller sina mekaniska egenskaper vid temperaturer där de flesta andra tekniska material för länge sedan har mjuknat eller misslyckats. Dessa egenskaper förklarar tillsammans varför hårdmetall har blivit oumbärlig inom ett anmärkningsvärt utbud av krävande industriella tillämpningar, från skärande metallbearbetning och gruvdrift till medicinsk utrustning och elektronik.

Hur volframkarbid tillverkas: från rå malm till färdig kvalitet

Tillverkning av cementerad volframkarbid är en flerstegsprocess som börjar med brytning av volframmalm och slutar med ett exakt konstruerat kompositmaterial vars egenskaper styrs till snäva toleranser. Att förstå tillverkningskedjan klargör varför volframkarbidkvaliteter varierar i sina prestandaegenskaper och varför kvaliteten på råvaror och processförhållanden har en så direkt inverkan på det färdiga materialets egenskaper.

Utvinning och bearbetning av volframmalm

De primära kommersiella källorna till volfram är mineralerna scheelite (kalciumvolframat, CaWO4) och wolframit (järnmanganvolframat). Kina dominerar global volframproduktion och står för cirka 80 % av världsproduktionen, med betydande fyndigheter som även finns i Ryssland, Vietnam, Kanada och Bolivia. Gruvmalm koncentreras först genom flotation och gravitationsseparation för att öka volframhalten, sedan bearbetas kemiskt för att producera ammoniumparawolframat (APT) - den vanligaste mellanformen i volframförsörjningskedjan. APT reduceras därefter under väteatmosfär vid hög temperatur för att producera volframmetallpulver, som sedan uppkolas genom reaktion med kol i en högtemperaturugn för att producera volframkarbidpulver. Partikelstorleken på detta WC-pulver – som kan variera från submikron till tiotals mikron – är en kritisk parameter som direkt bestämmer kornstorleken och hårdheten hos den färdiga hårdmetallen.

Blandning, fräsning och tillsats av bindemedel

Volframkarbidpulver blandas med koboltpulver - det vanligaste bindemedlet, vanligtvis i koncentrationer mellan 3% och 25% i vikt beroende på målkvalitet - tillsammans med andra tillsatser som korntillväxthämmare (vanligen vanadinkarbid eller kromkarbid vid sub-procentiga tillsatser) och presssmörjmedel. Denna blandning våtmals sedan i en kulkvarn under en längre period – vanligtvis 24–72 timmar – för att uppnå intim blandning, bryta ner eventuella agglomerat och nå målpartikelstorleksfördelningen. Den malda uppslamningen spraytorkas för att ge ett fririnnande granulerat pulver med konsekvent partikelstorlek och densitet lämplig för pressning. Enhetligheten i blandningen i detta skede är avgörande: varje variation i bindemedelsfördelning över pulvret kommer att ge lokala egenskapsvariationer i den sintrade delen som äventyrar både mekanisk prestanda och tillförlitlighet.

Pressning och formning

Det spraytorkade pulvret komprimeras till önskad nästan nätform med en av flera pressmetoder. Enaxlig formpressning används för enkla former som skär, stänger och slitdelar i högvolymproduktion. Isostatisk pressning - där tryck appliceras enhetligt från alla riktningar genom ett flytande medium - används för mer komplexa former och ger mer enhetlig grön densitet, vilket översätts till mer konsekventa sintrade egenskaper. Extrudering används för att tillverka långa stavar och rör. Kallpressning ger en "grön" presskropp som har tillräcklig styrka för hantering men som fortfarande måste sintras för att utveckla sina slutliga egenskaper. Vissa komplexa former framställs genom formsprutning av karbid-bindemedel-polymerblandningen (metallformsprutning eller MIM-process) före avbindning och sintring.

Sintring

Sintring is the critical step that transforms the pressed green compact into fully dense cemented tungsten carbide. The compact is heated in a controlled atmosphere furnace — typically hydrogen or vacuum — through a carefully programmed temperature cycle that first burns off the pressing lubricant, then reaches the sintering temperature, which is above the melting point of the cobalt binder (approximately 1320°C) but well below the melting point of tungsten carbide. At sintering temperature, the liquid cobalt phase wets the tungsten carbide particles and draws them together by capillary action, filling pores and producing a dense, cohesive structure as the part cools and the cobalt solidifies. The finished sintered part is typically 20–25% smaller in linear dimensions than the green compact — a predictable and precisely controlled shrinkage that is accounted for in the tooling design. Hot isostatic pressing (HIP) is often applied after sintering to eliminate any residual microporosity, further improving density, toughness, and fatigue resistance in premium grades.

Slipning och efterbehandling

Sintrad volframkarbid är för svår för att bearbetas med konventionella skärverktyg — den måste slipas med diamantslipskivor för att uppnå de snäva dimensionstoleranser och ytkvalitet som krävs för skärverktyg, slitdelar och precisionskomponenter. Diamantslipning av hårdmetall är en skicklig och kapitalkrävande operation, och slipprocessparametrarna - skivspecifikation, slipvätska, matningshastigheter och bearbetningsfrekvens - påverkar avsevärt både dimensionsnoggrannheten och tillståndet under ytan hos den färdiga delen. Felaktig slipning kan medföra kvarvarande dragspänningar eller mikrosprickor som minskar skäreggarnas seghet och utmattningslivslängd. För skärande verktygsapplikationer bearbetas de slipade eggarna ofta ytterligare genom eggförberedelse - en kontrollerad honing eller borstning som ger en definierad eggradie som förbättrar verktygets livslängd genom att minska flisning vid skäreggen under påverkan och termisk cykling av bearbetningsoperationer.

Förstå volframkarbidkvaliteter och vad siffrorna betyder

Kommersiell hårdmetall är inte ett enda material utan en familj av kvaliteter vars egenskaper systematiskt varieras genom att justera kobolthalten, karbidkornstorleken och tillägg av andra karbidfaser såsom titankarbid (TiC), tantalkarbid (TaC) och niobkarbid (NbC). Att förstå betygssystemet hjälper ingenjörer och inköpsexperter att välja den lämpligaste graden för sin specifika tillämpning snarare än att som standard välja ett allmänt val som kan vara suboptimalt.

Kornstorlek är en lika viktig variabel som interagerar med kobolthalten för att bestämma egenskapsbalansen för en kvalitet. Finkorniga kvaliteter (WC-kornstorlek under 1 mikron, klassad som submikron eller ultrafin) uppnår betydligt högre hårdhet och slitstyrka vid en given kobolthalt jämfört med grövre kornkvaliteter, medan medelkorniga kvaliteter (1–3 mikron) erbjuder en balanserad kombination av hårdhet och seghet, och grovkornig hårdhet (över 3 mikrons hårdhet) till maximerad hårdhet (över 3 mikron). ISO-beteckningssystemet för skärkvaliteter i hårdmetall — P, M, K, N, S, H — kategoriserar kvaliteter efter vilken typ av arbetsstyckesmaterial de är utformade för att skära, vilket ger en praktisk utgångspunkt för val av skärverktygskvalitet även utan detaljerad kunskap om den underliggande metallurgin.

De viktigaste industriella tillämpningarna av volframkarbid

Cementerad volframkarbid används inom ett utomordentligt mångfald av industrier och applikationer. Den röda tråden genom dem alla är behovet av ett material som kombinerar hårdhet, slitstyrka och tillräcklig seghet för att överleva i krävande driftsmiljöer där konventionella material går sönder i förtid. Följande sektorer representerar de viktigaste tillämpningarna i volym och teknisk betydelse.

Metallskärning och bearbetning

Metallskärning — tillverkning av precisionskomponenter genom att ta bort material från metallarbetsstycken med hjälp av skärverktyg — är den största enskilda applikationen för hårdmetall i värde. Vändskär av hårdmetall, pinnfräsar av solid hårdmetall, borrar av hårdmetall och borrstänger av hårdmetall har till stor del förskjutit skärande verktyg i höghastighetstål i moderna CNC-bearbetningscentra eftersom de kan arbeta med skärhastigheter som är tre till tio gånger högre än HSS samtidigt som de behåller skarpa skäreggar mycket längre. Detta leder direkt till högre maskinproduktivitet, lägre kostnad per del och bättre ytfinish och dimensionell konsistens i bearbetade komponenter. Skären som används vid svarvning, fräsning och borrning är vanligtvis belagda med ett eller flera skikt av hårda keramiska beläggningar - titannitrid (TiN), titankarbonitrid (TiCN), aluminiumoxid (Al₂O₃) och aluminiumtitannitrid (AlTiN) är den vanligaste kemiska ångavsättningen (PVDC) som appliceras genom fysisk ångavsättning (P- eller förångningsdeposition). processer. Dessa beläggningar lägger till ett extra slitstarkt skikt som ytterligare förlänger verktygets livslängd och tillåter ännu högre skärhastigheter, särskilt vid torr eller nästan torr bearbetning där skärvätskeanvändningen minimeras av miljö- och kostnadsskäl.

Gruvdrift, borrning och bergutvinning

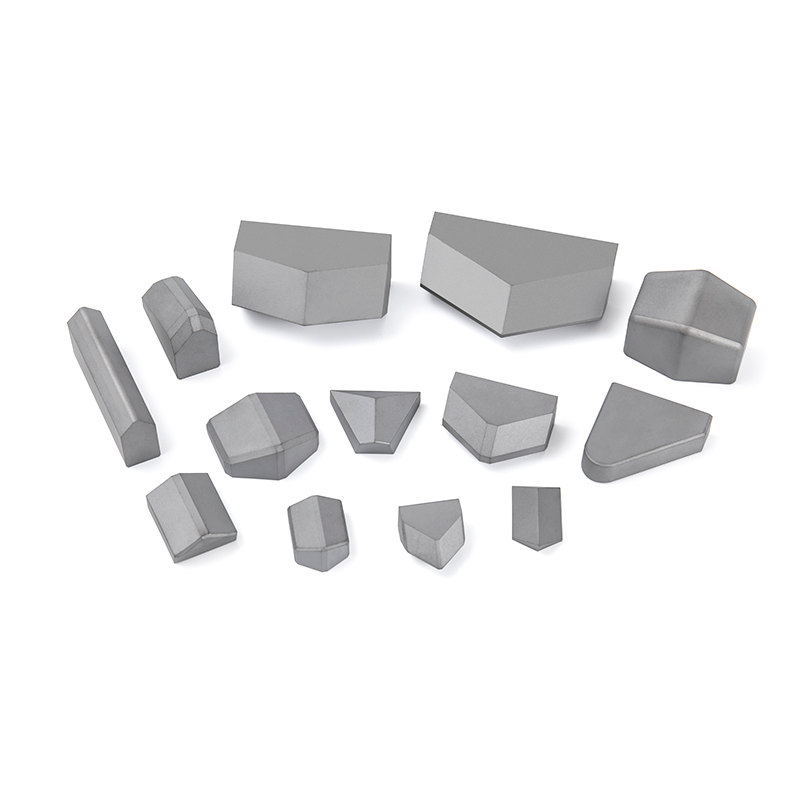

Gruv- och konstruktionsborrning representerar den näst största applikationskategorin för volframkarbid, som förbrukar enorma volymer av högkobolt, seghetsoptimerade kvaliteter i form av borrkronor, roterande skär, höjande borrhuvuden och tunnelborrmaskiner (TBM) skivskärare. Trikon-rullkonborrkronor för olje- och gasborrning använder hundratals hårdmetallskär per borrkrona för att skära igenom bergformationer på tusentals meters djup. Slagborrkronor för yt- och underjordsbrytning använder hårdmetallknappar som måste motstå de upprepade högenergipåverkan från pneumatisk eller hydraulisk borrutrustning i abrasivt berg. Longwall gruvklippshackar och kontinuerliga gruvvalshackar använder hårdmetallspetsade verktyg för att skära kol och mjuk sten i underjordiska kolgruvor. I var och en av dessa applikationer måste hårdmetallkvaliteten noggrant optimeras för att ge maximalt motstånd mot den specifika kombinationen av nötning och stötar som påträffas i målbergarten, eftersom en sort som är för hård kommer att spricka under stöten medan en som är för mjuk kommer att slitas snabbt under abrasiva förhållanden.

Tråddragnings- och metallformningsverktyg

Volframkarbidformar är standardmaterialet för tråddragning - processen att reducera diametern på metalltråd genom att dra den genom en serie av gradvis mindre formöppningar. Kombinationen av extrem hårdhet, slitstyrka och tryckhållfasthet som hårdmetall ger gör att tråddragningsdynor kan bibehålla sin exakta öppningsgeometri genom bearbetning av enorma längder av tråd - potentiellt hundratusentals meter per dyna före utbyte - samtidigt som de motstår de mycket höga kontakttrycken som genereras vid dynytan. Hårdmetallformar används för att dra stål-, koppar-, aluminium- och speciallegeringstråd över ett diameterintervall från flera millimeter ner till fin tråd under 0,1 mm. Utöver tråddragning används hårdmetall flitigt i kallformningsformar, djupdragningsstansar, gängvalsformar och extruderingsverktyg, där kombinationen av slitstyrka och tryckhållfasthet under cyklisk belastning krävs för att bibehålla dimensionsnoggrannhet och ytkvalitet över höga produktionsvolymer.

Slitdelar och strukturella komponenter

Användningen av slitdelar och strukturkomponenter av volframkarbid omfattar ett mycket brett utbud av produkter som används inom så olika industrier som papper och tryckning, livsmedelsförädling, elektroniktillverkning, textilmaskiner och pumpsystem. Hårdmetallmunstycken för abrasiv blästring och sprutsystem tål den erosiva effekten av abrasiva partiklar mycket längre än stålalternativ. Hårdmetalltätningsytor för mekaniska tätningar i pumpar som hanterar slipande slam bibehåller sin ytfinish och planhet genom miljontals driftscykler. Styrvalsar av hårdmetall och formningsvalsar i tråd- och rörproduktionslinjer bibehåller dimensionsnoggrannheten under långa produktionskörningar. Hårdmetallventilsäten och kulor i flödeskontrollventiler som hanterar abrasiva eller erosiva processvätskor ger en livslängd som är storleksordningar längre än konventionella metallalternativ. I varje fall är den vanliga drivkraften för att specificera hårdmetall elimineringen av för tidigt slitagefel som annars skulle kräva frekventa utbyten, maskinstillestånd och tillhörande produktionsförluster.

Medicinska och dentala instrument

Cementerad volframkarbid används i medicinska och dentala tillämpningar där dess hårdhet, biokompatibilitet, korrosionsbeständighet och förmåga att hålla en skarp skäregg genom upprepade steriliseringscykler gör den överlägsen rostfritt stål. Kirurgiska saxar, nålhållare och dissekerande pincett tillverkade med hårdmetallskär på deras arbetsytor bibehåller skarpare, mer exakt skärprestanda genom mycket fler steriliserings- och användningscykler än motsvarigheter i helt stål. Tandborr för skärning av tandemalj och ben under procedurer är nästan uteslutande gjorda av karbid på grund av dess överlägsna skäreffektivitet och livslängd jämfört med stål. Ortopediska skärinstrument inklusive brotschar, raspar och bensågar använder hårdmetall för förbättrad skärprestanda och förlängd livslängd. De stränga kraven på renhet och biokompatibilitet för medicinska applikationer innebär att endast specifika hårdmetallkvaliteter med hög renhet och kontrollerade spårämneshalter är kvalificerade för dessa användningar.

Tungsten Carbide Coatings: Ett annat sätt att få karbidprestanda

Utöver solida hårdmetallkomponenter, appliceras volframkarbid i stor utsträckning som en ytbeläggning på stål och andra substratmaterial med hjälp av termiska sprayprocesser, oftast höghastighetssyrebränslesprutning (HVOF) och plasmasprutning. I volframkarbidbeläggningsapplikationer är målet att kombinera slitstyrkan och hårdheten hos hårdmetall på arbetsytan med segheten, bearbetbarheten och lägre kostnad för ett stålsubstrat, vilket uppnår en prestandabalans som inget av materialen skulle kunna leverera ensamt.

HVOF-sprutade volframkarbid-kobolt (WC-Co) och volframkarbid-kobolt-krom (WC-CoCr) beläggningar är de mest använda termiska spraybeläggningarna för slitage och erosionsskydd globalt. HVOF-processen accelererar partiklar av karbid-bindemedelspulver till mycket höga hastigheter före anslag mot substratet, vilket ger täta, väl bundna beläggningar med hårdhet som närmar sig den för sintrade karbid och mycket låg porositet. Dessa beläggningar används på flygplanets landningsställskomponenter för att ersätta hårdförkromning för korrosions- och slitageskydd, på pumpaxlar och hylsor i slipande slamservice, på pappersmaskiners rullar som utsätts för abrasivt slitage från återvunnet fiberinnehåll, på hydraulcylinderstänger och på många andra komponenter där en hård, slitstark yta är den mest kostnadseffektiva lösningen för en stålstruktur som förlänger livslängden för motorn. Beläggningstjockleken sträcker sig vanligtvis från 100 till 400 mikron, och den belagda ytan kan slipas till exakta dimensionstoleranser och ytfinish efter sprutning.

Viktiga fysiska och mekaniska egenskaper hos hårdmetall

För ingenjörer som specificerar volframkarbid för en ny applikation eller jämför den med alternativa material är det viktigt att ha en tydlig bild av dess fysiska och mekaniska egenskaper. Följande tabell sammanfattar de viktigaste egenskaperna inom det typiska kvalitetsintervallet för hårdmetall WC-Co.

Återvinning och hållbarhet av volframkarbid

Volfram klassificeras som ett kritiskt råmaterial av både EU och USA på grund av risker för koncentration av utbudet – med Kina som kontrollerar den stora majoriteten av den globala primärproduktionen – och dess viktiga roll i strategiska industrier. Denna leveransrisk, i kombination med det höga ekonomiska värdet av volfram, gör återvinning av volframkarbidskrot till en viktig komponent i den globala volframförsörjningskedjan. Cirka 30–40 % av volfram som konsumeras globalt kommer för närvarande från återvunnet hårdmetallskrot, en andel som industrin aktivt arbetar för att öka genom förbättrad insamlings- och bearbetningsinfrastruktur.

Det finns flera etablerade återvinningsvägar för använd volframkarbid. Zinkåtervinningsprocessen löser upp koboltbindemedlet genom reaktion med smält zink vid cirka 900°C, vilket lämnar volframkarbidkornen intakta för återanvändning efter zinkborttagning genom vakuumdestillation. Denna process är att föredra när det återvunna WC-pulvret kommer att återanvändas i karbidproduktion eftersom det bevarar kornstorleken och undviker den energikrävande kemiska bearbetningen som krävs för att omvandla volfram tillbaka till sin elementära form. Den kalla strömsprocessen använder höghastighetspåverkan för att mekaniskt splittra förbrukad karbid till fint pulver som blandas med jungfruligt pulver för återvinning. Kemiska omvandlingsprocesser - inklusive APT-vägen - löser upp hela hårdmetallpresskroppen och renar volframet kemiskt genom ammoniumparavolfram, vilket ger material som motsvarar primärt volfram som kan karbureras till nytt WC-pulver. Det ekonomiska värdet av skrot av volframkarbid gör det till ett av de mest aktivt återvunna industrimaterialen, med etablerade insamlings- och bearbetningsnätverk som verkar globalt inom skärverktygs-, gruvverktygs- och slitdelarindustrierna.

Vanliga missuppfattningar om volframkarbid som är värda att åtgärda

Flera ihållande missuppfattningar om volframkarbid cirkulerar i både tekniska och konsumentsammanhang, och att ta itu med dem direkt hjälper till att ställa realistiska förväntningar om vad materialet kan och inte kan göra.

• "Volframkarbid är okrossbar": Detta är ett av de vanligaste missförstånden, särskilt i samband med volframkarbidsmycken och konsumentprodukter. Hårdmetall är extremt hård och slitstark, men den är också spröd i spänningen - den har en relativt låg brottseghet jämfört med stål och kommer att spricka eller splittras om den utsätts för tillräcklig stöt- eller dragpåkänning. En volframkarbidring, till exempel, kan inte böjas för att ta bort den i en nödsituation som en guldring kan - den måste knäckas av med en specifik teknik. Hårdheten som gör hårdmetallen så effektiv för slitageapplikationer är oskiljbar från sprödheten som gör den sårbar för stötbrott.
• "All volframkarbid är densamma": Frasen "volframkarbid" täcker en familj av kvaliteter med väsentligt olika egenskaper beroende på kobolthalt, kornstorlek och ytterligare karbidfaser. En gruvplockkvalitet med 20 % kobolt har mycket olika egenskaper för hårdhet, slitstyrka och seghet jämfört med en precisionsslitagedel med 6 % kobolt och kornstorlek under mikron. Att specificera "volframkarbid" utan en kvalitetsbeteckning ger otillräcklig information för de flesta tekniska tillämpningar.
• "Volframkarbid kan inte repas": Även om hårdmetall är extremt reptålig jämfört med metaller, kan den repas av material som är hårdare än sig själv - framför allt diamant, kubisk bornitrid (CBN) och vissa keramiska material. Diamantbelagda slipmedel och CBN-slipskivor används rutinmässigt för att slipa och ytbehandla volframkarbiddelar just för att de är hårdare och kan ta bort material från hårdmetallytan.
• "Högre kobolt betyder alltid lägre kvalitet": Detta är felaktigt i samband med tillämpningar som kräver seghet och slagtålighet. Högkoboltkvaliteter är speciellt framtagna för applikationer som gruvhakar och kraftigt avbruten skärning där slagtålighet är det primära kravet. I dessa applikationer skulle en lågkoboltkvalitet vald på basis av maximal hårdhet spricka snabbt. Rätt koboltnivå är den som ger den optimala balansen mellan hårdhet och seghet för den specifika applikationen - varken universellt hög eller universellt låg.
• "Hårdmetallverktyg behöver aldrig bytas ut": Volframkarbidverktyg slits mycket långsammare än stålalternativ i de flesta applikationer, men de slits och kräver så småningom byte eller rekonditionering. Ekonomin för hårdmetallverktyg baseras på deras överlägsna livslängd – vilket minskar frekvensen och kostnaden för utbyte jämfört med mindre slitstarka alternativ – inte på oändlig livslängd. Regelbunden inspektion och proaktivt utbyte vid lämplig slitagegräns är alltid bättre än att köra hårdmetallverktyg till fullständigt fel, vilket vanligtvis orsakar ytterligare skador på tillhörande komponenter.
